เมื่อออกแบบวงจรวัดอุณหภูมิโดยใช้ เทอร์มิสเตอร์ NTCรายละเอียดสำคัญประการหนึ่งมักถูกมองข้ามไป นั่นก็คือ ตัวต้านทานแบบดึงขึ้นและดึงลง เมื่อนำมารวมกันแล้ว ตัวต้านทานเหล่านี้จะทำหน้าที่เป็นตัวแบ่งแรงดันไฟฟ้าที่แปลงการเปลี่ยนแปลงความต้านทานของ NTC ตามอุณหภูมิให้เป็นสัญญาณแรงดันไฟฟ้าที่วัดได้สำหรับ MCU หรือโมดูล ADC

1.เหตุใด NTC จึงต้องการตัวต้านทานแบบดึงขึ้นหรือดึงลง?

เทอร์มิสเตอร์ NTC เป็นอุปกรณ์แอนะล็อกที่เปลี่ยนความต้านทานตามอุณหภูมิเท่านั้น อย่างไรก็ตาม วงจรดิจิทัลสามารถอ่านแรงดันไฟฟ้าได้เท่านั้น ไม่ใช่ความต้านทาน ดังนั้น ตัวต้านทาน (แบบดึงขึ้นหรือดึงลง) จึงจับคู่กับ NTC เพื่อสร้างวงจรตัวแบ่งที่ส่งออกแรงดันไฟฟ้าที่แปรผันตามอุณหภูมิ

สูตรตัวแบ่งแรงดันไฟฟ้าพื้นฐานคือ:

ที่ไหน:

V_ออก = แรงดันไฟฟ้าข้าม NTC (หรือข้ามตัวต้านทานคงที่ ขึ้นอยู่กับการกำหนดค่า)

V_CC= แรงดันไฟฟ้าที่จ่าย (เช่น 5 V หรือ 3.3 V)

R_กทช. = ความต้านทานเทอร์มิสเตอร์ (ลดลงเมื่ออุณหภูมิเพิ่มขึ้น)

R_{ดึงขึ้น}= ตัวต้านทานดึงขึ้นหรือดึงลง

2.Pull-Up เทียบกับ Pull-Down: การเชื่อมต่อที่แตกต่างกัน แต่จุดประสงค์เดียวกัน

ช่วยให้แน่ใจว่าระดับแรงดันไฟฟ้ามีเสถียรภาพ ป้องกันสัญญาณรบกวนทางไฟฟ้า และปกป้องไอซีที่มีความละเอียดอ่อนจากไฟกระชาก

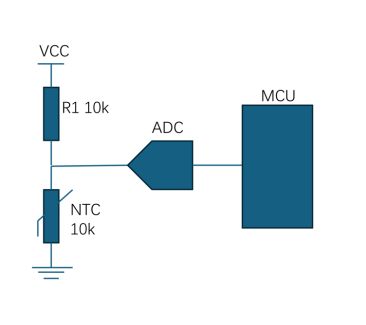

3. ทำความเข้าใจความสัมพันธ์ระหว่างแรงดันไฟฟ้า อุณหภูมิ และลอจิก

โดยใช้สูตรตัวหาร:

• ที่อุณหภูมิต่ำ:R_กทช. สูง → V_ออก เพิ่ม → MCU อ่านแรงดันไฟฟ้าที่สูงขึ้น (ตรรกะ HIGH)
• ที่อุณหภูมิสูง:R_กทช. หยด → V_ออก ลดลง → MCU อ่านแรงดันไฟฟ้าที่ต่ำกว่า (ตรรกะ LOW)

สิ่งนี้ทำให้ MCU สามารถตรวจจับเกณฑ์อุณหภูมิหรือวัดอุณหภูมิอะนาล็อกอย่างต่อเนื่องผ่านอินพุต ADC ได้อย่างง่ายดาย

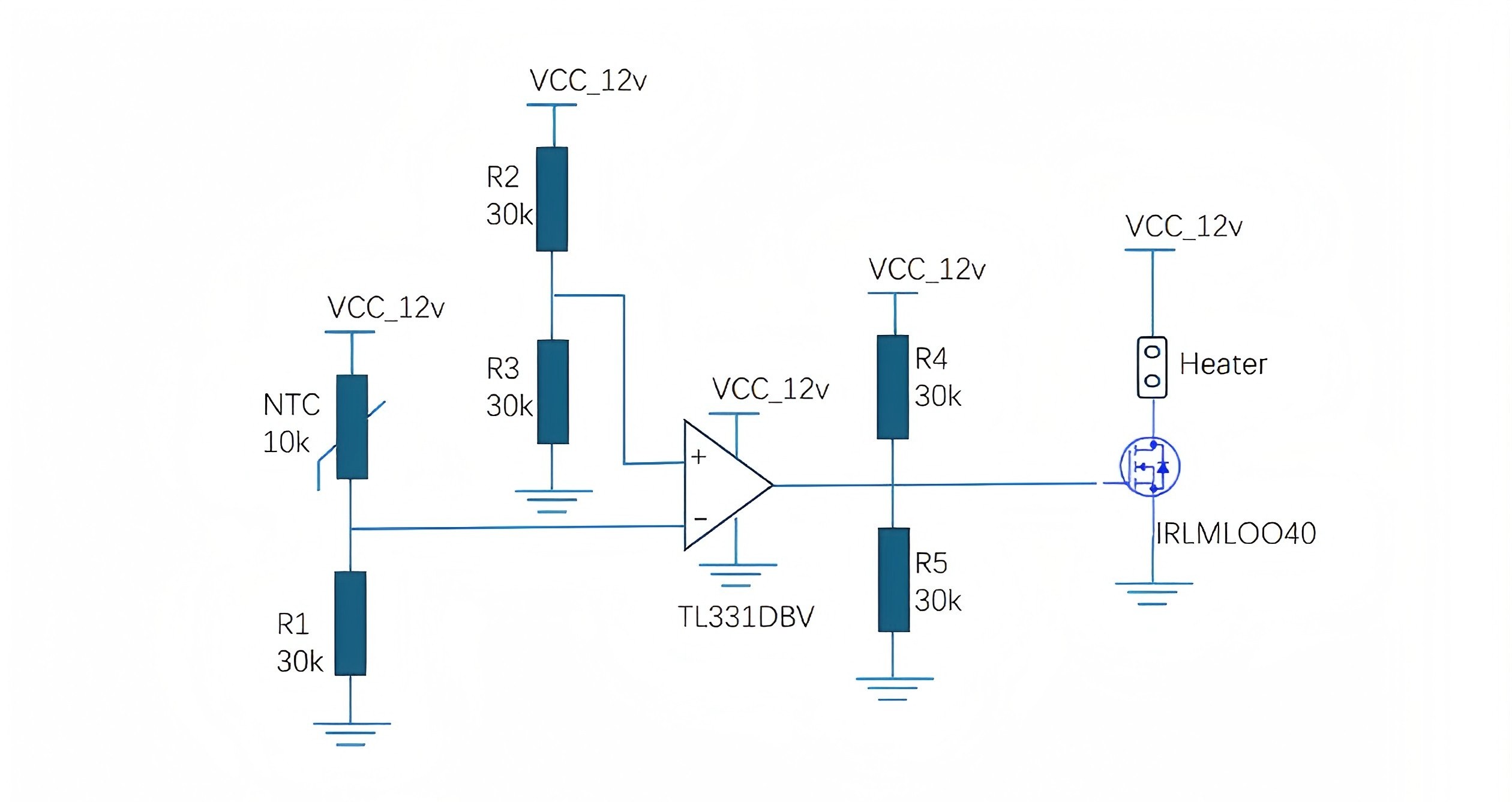

4.ตัวอย่างสวิตช์อุณหภูมิโดยใช้ตัวเปรียบเทียบ

สำหรับการควบคุมอุณหภูมิแบบง่าย (ไม่มี MCU) วงจรเปรียบเทียบสามารถตีความระดับแรงดันไฟ NTC ได้โดยตรง:

• อินพุตตัวเปรียบเทียบ “+” → แรงดันอ้างอิงคงที่ (เช่น 2 V)
• อินพุตตัวเปรียบเทียบ “–” → เอาต์พุตตัวแบ่ง NTC

เมื่อไร Vout ข้ามเกณฑ์อ้างอิง:

• อุณหภูมิต่ำ (Rกทช. สูง): Vout - V_{อ้างอิง} → เอาท์พุต HIGH → “อุณหภูมิปกติ”
• อุณหภูมิสูง (Rกทช. ต่ำ): Vout< V_{อ้างอิง} → เอาท์พุต LOW → “คำเตือนความร้อนสูงเกินไป”

ข้อดี: ต้นทุนต่ำ ตอบสนองรวดเร็ว ไม่จำเป็นต้องใช้ MCU เหมาะอย่างยิ่งสำหรับการป้องกันอุณหภูมิเกินในแหล่งจ่ายไฟ เครื่องชาร์จ หรือโมดูลอุตสาหกรรม

5.การเลือกค่าตัวต้านทานที่เหมาะสม

การเลือกตัวต้านทานที่เหมาะสมจะช่วยให้เกิดความสมดุลระหว่างการใช้พลังงาน ความไว และความทนทานต่อสัญญาณรบกวน

6.เหตุใดจึงควรเลือกเป็นพันธมิตรกับ Shiheng Electronics?

ด้วยประสบการณ์การผลิตมากกว่า 20 ปี Shiheng Electronics นำเสนอ:

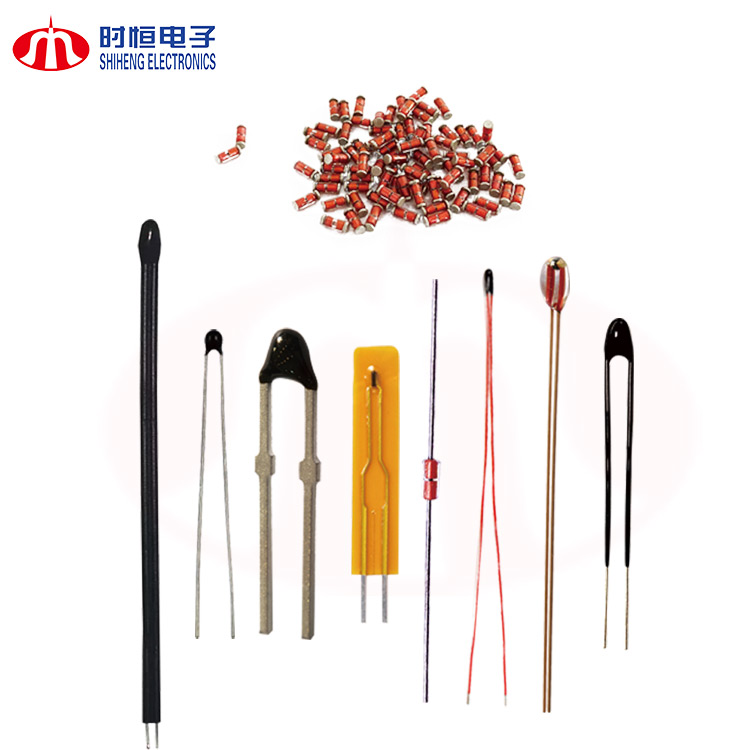

• เทอร์มิสเตอร์ NTC แบบเต็มและ เซ็นเซอร์วัดอุณหภูมิ สายผลิตภัณฑ์.
• ความแม่นยำสูง ตอบสนองรวดเร็ว มีเสถียรภาพดีเยี่ยม
• ตัวเลือกการหุ้มหลายแบบสำหรับการฝังตัวและการใช้งานในอุตสาหกรรม
• คำแนะนำจากผู้เชี่ยวชาญเกี่ยวกับการออกแบบตัวแบ่งแรงดันไฟฟ้า การจับคู่ตัวต้านทาน และการเพิ่มประสิทธิภาพวงจร

ของเรา เทอร์มิสเตอร์ซีรีส์ MF52 และเซ็นเซอร์ความแม่นยำถูกใช้กันอย่างแพร่หลายใน:

• เครื่องใช้ไฟฟ้าภายในบ้านอัจฉริยะ
• ระบบระบายความร้อนของรถยนต์ไฟฟ้าและแบตเตอรี่
• อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
• ระบบอัตโนมัติในอุตสาหกรรม

ต้องการออกแบบวงจรตรวจจับอุณหภูมิที่เชื่อถือได้หรือไม่? ติดต่อ Shiheng Electronics วันนี้สำหรับการสนับสนุนด้านวิศวกรรมจากผู้เชี่ยวชาญและโซลูชัน NTC ที่กำหนดเอง
