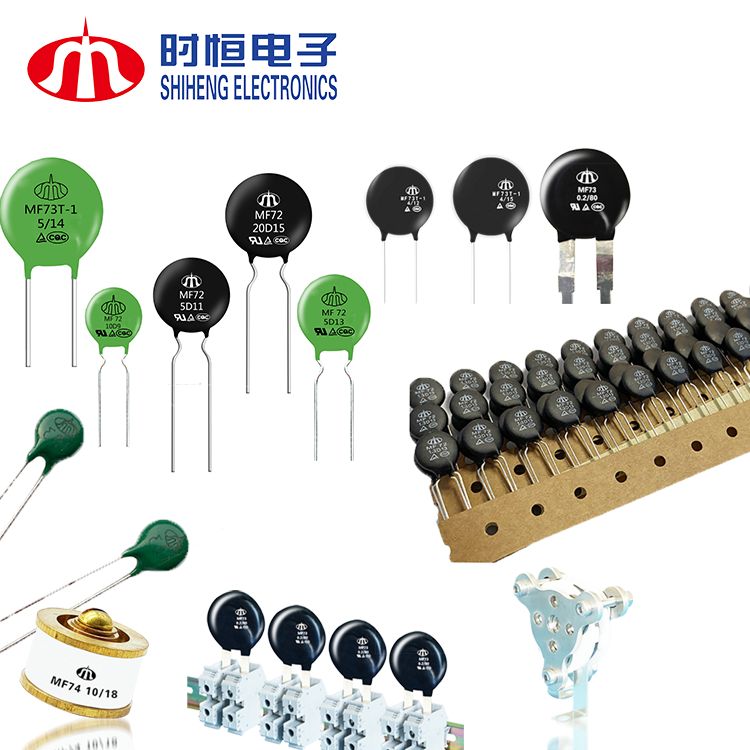

เนื่องจากระบบฝังตัวมีความชาญฉลาดและรับรู้ถึงพลังงานมากขึ้น ความสามารถในการตรวจสอบอุณหภูมิอย่างแม่นยำจึงมีความจำเป็น ไม่ว่าคุณจะออกแบบแหล่งจ่ายไฟ ตัวควบคุมมอเตอร์ ชุดแบตเตอรี่ หรืออุปกรณ์ IoT การผสานรวม เทอร์มิสเตอร์ NTC เป็นวิธีที่เรียบง่ายแต่ทรงพลังในการเปิดใช้งานการจัดการความร้อนแบบเรียลไทม์

1. ความเข้าใจเกี่ยวกับพฤติกรรมทางไฟฟ้า
เทอร์มิสเตอร์ NTC มีค่าความต้านทานลดลงเมื่ออุณหภูมิสูงขึ้น ในการอ่านอุณหภูมิ เทอร์มิสเตอร์ NTC มักเชื่อมต่อกับวงจรแบ่งแรงดันไฟฟ้าด้วยตัวต้านทานที่ทราบค่า และแรงดันไฟฟ้าที่เกิดขึ้นจะอ่านโดยพิน ADC ของไมโครคอนโทรลเลอร์

2. เลือกพารามิเตอร์เทอร์มิสเตอร์ที่เหมาะสม

ความต้านทานที่กำหนด (R25): ค่าทั่วไปได้แก่ 10kΩ ที่ 25°C แต่ควรตรงกับช่วง ADC ของคุณ

ค่า B: เลือกตามช่วงอุณหภูมิของแอปพลิเคชันของคุณ (เช่น B25/85 = 3435K)

ความคลาดเคลื่อน: ±1% หรือ ±2% สำหรับระบบความแม่นยำสูงกว่า

3. ลดแหล่งที่มาของข้อผิดพลาดให้เหลือน้อยที่สุด

การให้ความร้อนด้วยตนเอง: ใช้กระแสไฟตรวจจับขั้นต่ำ (<10 µA) เพื่อหลีกเลี่ยงการเกิดความร้อน

ความละเอียด ADC: ความลึกบิต ADC ที่สูงขึ้นช่วยปรับปรุงความละเอียดอุณหภูมิ

เสถียรภาพอ้างอิง: เลือกแรงดันไฟฟ้าอ้างอิงที่เสถียรเพื่อลดการดริฟท์

เค้าโครงของบอร์ด: รักษาเส้นอะนาล็อกให้สั้นและให้ห่างจากส่วนประกอบการสลับ

4. ฟังก์ชันจริง: เทอร์มิสเตอร์ทำหน้าที่อะไร? ในระบบฝังตัว เทอร์มิสเตอร์ทำหน้าที่มากกว่าแค่การตรวจสอบ:

การป้องกันฮาร์ดแวร์: เมื่อเทอร์มิสเตอร์ตรวจพบความร้อนสูงเกินไป ระบบจะปิดระบบหรือลดประสิทธิภาพการทำงานเพื่อป้องกันความเสียหายถาวร

การชดเชยความร้อน: ในวงจรแอนะล็อก การเปลี่ยนแปลงที่ขึ้นอยู่กับอุณหภูมิจะได้รับการแก้ไขโดยใช้ข้อเสนอแนะเทอร์มิสเตอร์

การเพิ่มประสิทธิภาพการทำงาน: ในพัดลม เครื่องชาร์จ และวงจรแบตเตอรี่ เทอร์มิสเตอร์จะควบคุมการทำงานเพื่อเพิ่มประสิทธิภาพสูงสุดในขณะที่รักษาอุณหภูมิให้อยู่ในขีดจำกัดที่ปลอดภัย

การบันทึกข้อมูล: อุปกรณ์ IoT บางส่วนจัดเก็บการอ่านอุณหภูมิในอดีตเพื่อติดตามประสิทธิภาพ ซึ่งขึ้นอยู่กับความแม่นยำของเทอร์มิสเตอร์

5. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง ประสิทธิภาพของเทอร์มิสเตอร์ขึ้นอยู่กับวิธีการติดตั้งเป็นอย่างมาก:

การสัมผัสความร้อน: สำหรับการตรวจจับพื้นผิวหรือการสัมผัส ตรวจสอบให้แน่ใจว่าเทอร์มิสเตอร์ถูกกดหรือติดกับพื้นผิวที่ตรวจสอบอย่างแน่นหนา

การตรวจจับการไหลเวียนของอากาศ: วางเทอร์มิสเตอร์ให้ห่างจากแผงระบายความร้อนและส่วนประกอบที่อาจทำให้ค่าการอ่านอากาศผิดเพี้ยนได้

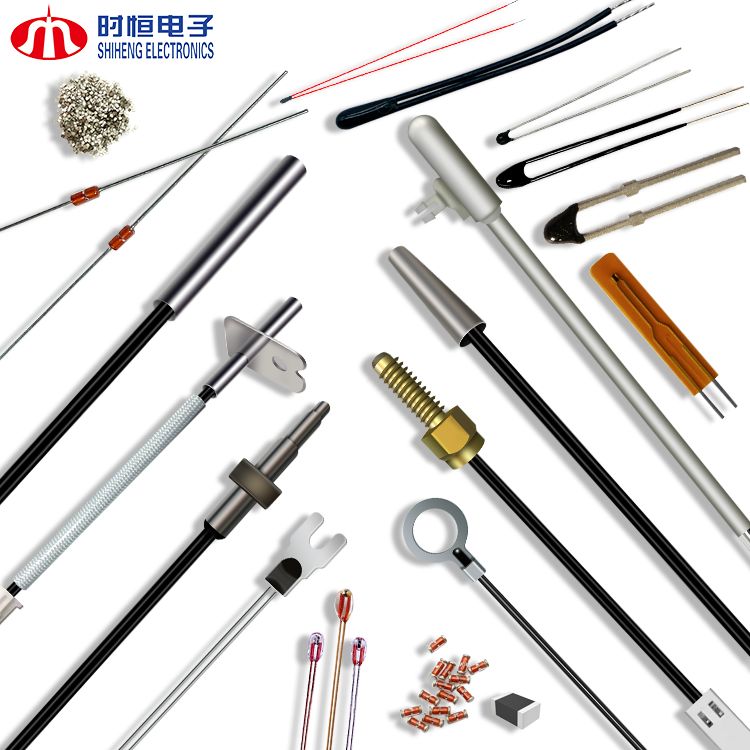

การใช้งานหัววัด: ใช้หัววัดปลายอีพอกซีหรือโลหะเพื่อใส่เข้าไปในกล่องหรือช่องของเหลว

การติดตั้ง SMD: เมื่อใช้งาน เทอร์มิสเตอร์แบบติดพื้นผิวให้แน่ใจว่ามีการบัดกรีครอบคลุมดีและวางให้ห่างจากไอซีที่ก่อให้เกิดความร้อนเพื่อหลีกเลี่ยงการเกิดอคติในพื้นที่

เทอร์มิสเตอร์ NTC นำเสนอโซลูชันที่กะทัดรัด คุ้มต้นทุน และแม่นยำสำหรับการตอบรับอุณหภูมิแบบเรียลไทม์ในระบบฝังตัว เมื่อติดตั้งอย่างถูกต้องและใช้งานด้วยการออกแบบที่ชาญฉลาด จะสามารถปกป้องส่วนประกอบ เพิ่มประสิทธิภาพการทำงาน และยืดอายุการใช้งานของผลิตภัณฑ์ได้
