อะไรคือสาเหตุของความเสียหายของเซ็นเซอร์อุณหภูมิ NTC?
Mar 15, 2024เซ็นเซอร์อุณหภูมิ NTC (ค่าสัมประสิทธิ์อุณหภูมิลบ) ใช้กันอย่างแพร่หลายสำหรับการวัดอุณหภูมิและการควบคุมเนื่องจากความไวสูงการตอบสนองที่รวดเร็วและความคุ้มค่า อย่างไรก็ตามเช่นเดียวกับองค์ประกอบทางอิเล็กทรอนิกส์ใด ๆ พวกเขาอาจได้รับความเสียหายภายใต้เงื่อนไขบางประการ การทำความเข้าใจสาเหตุของความเสียหายสามารถช่วยในการป้องกันความล้มเหลวและยืดอายุการใช้งานของเซ็นเซอร์เหล่านี้ ด้านล่างเราสำรวจสาเหตุทั่วไปของ เซ็นเซอร์อุณหภูมิ NTC ความเสียหายพร้อมกับข้อมูลเชิงลึกทางเทคนิคและมาตรการป้องกัน
1. กระแสเกินและความร้อนสูงเกินไป
- สาเหตุ: เซ็นเซอร์ NTC ทำงานตามหลักการว่าความต้านทานของพวกเขาจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น เมื่อสัมผัสกับกระแสที่มากเกินไปอุณหภูมิของเซ็นเซอร์จะเพิ่มขึ้นอย่างรวดเร็วทำให้ความต้านทานลดลงต่อไป สิ่งนี้จะสร้างวงตอบรับเชิงบวกที่ความต้านทานลดลงนำไปสู่การไหลของกระแสที่สูงขึ้นส่งผลให้เกิดความร้อน
- ผลลัพธ์: สิ่งนี้อาจทำให้เกิดการหลอมเชื่อม, การหลอมลวด, การแพร่กระจายของอิเล็กโทรดหรือแม้แต่การเผาไหม้ซึ่งนำไปสู่ความเสียหายที่กลับไม่ได้
- อาการ: เซ็นเซอร์อาจแสดงความต้านทานที่สูงขึ้น (เนื่องจากความเสียหายภายใน) หรือรอยแตกโดยตรง
- การป้องกัน: ใช้ตัวต้านทาน จำกัด ปัจจุบันหรือวงจรป้องกันเพื่อป้องกันการไหลของกระแสมากเกินไป ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ทำงานภายในการจัดอันดับพลังงานที่ระบุ
2. ปัจจัยด้านสิ่งแวดล้อม: อุณหภูมิและความชื้น
- สาเหตุ: เซ็นเซอร์ NTC มีความไวต่อสภาพแวดล้อม หากอุณหภูมิและความชื้นสูงกว่าช่วงการทำงานของเซ็นเซอร์ความต้านทานอาจลดลงอย่างผิดปกตินำไปสู่การกัดกร่อนหรือการเจริญเติบโตของเชื้อรา สำหรับเซ็นเซอร์โลหะที่ใช้โลหะความชื้นอาจทำให้เกิดการเกิดสนิมหรือออกซิเดชั่น
- ผลลัพธ์: สิ่งนี้สามารถนำไปสู่การติดต่อที่ไม่ดีการลัดวงจรหรือการย่อยสลายของประสิทธิภาพของเซ็นเซอร์
- อาการ: เซ็นเซอร์อาจแสดงการอ่านที่ไม่แน่นอนล่องลอยในค่าความต้านทานหรือความล้มเหลวอย่างสมบูรณ์

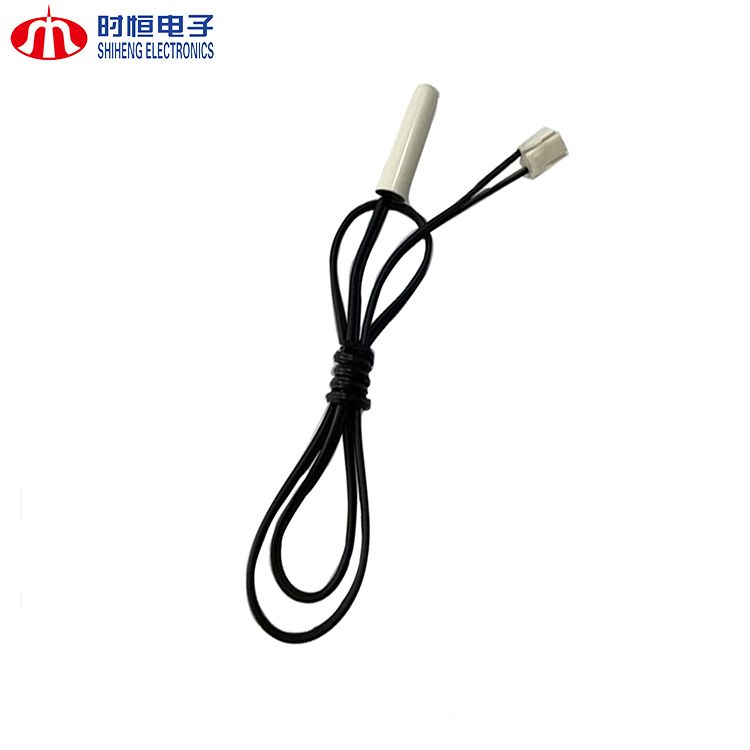

- การป้องกัน: เลือกเซ็นเซอร์ที่มีวัสดุห่อหุ้มที่เหมาะสม (เช่นอีพอกซีเรซินสแตนเลส) สำหรับสภาพแวดล้อมที่รุนแรง ตรวจสอบให้แน่ใจว่ามีการปิดผนึกและป้องกันความชื้นที่เหมาะสม
3. ความเครียดเชิงกลและความเสียหายทางกายภาพ
- สาเหตุ: ในระหว่างการติดตั้งหรือการใช้งานความเครียดเชิงกลที่มากเกินไป (เช่นการดัดการดึงหรือการกระแทก) สามารถทำลายโครงสร้างของเซ็นเซอร์ได้ นี่เป็นเรื่องธรรมดาโดยเฉพาะอย่างยิ่งในเซ็นเซอร์ที่มีสายไฟบางหรือการห่อหุ้มที่เปราะบาง
- ผลลัพธ์: สิ่งนี้อาจทำให้เกิดรอยร้าวในตัวเซ็นเซอร์สายไฟที่หักหรือขั้วที่ตัดการเชื่อมต่อ
- อาการ: เซ็นเซอร์อาจแสดงพฤติกรรมวงจรเปิดหรือการอ่านที่ไม่สอดคล้องกัน

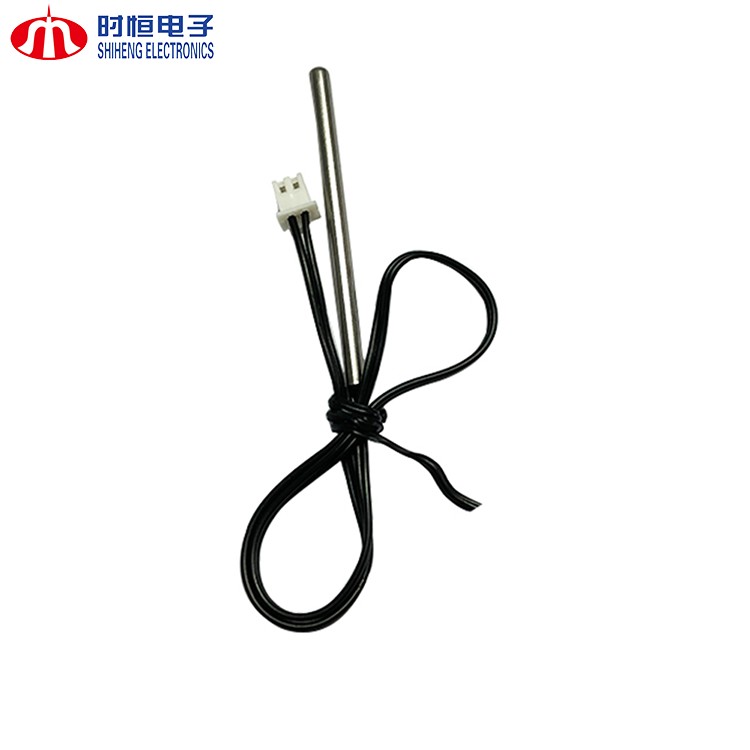

- การป้องกัน: จัดการเซ็นเซอร์อย่างระมัดระวังในระหว่างการติดตั้ง ใช้เซ็นเซอร์ที่มีการออกแบบที่แข็งแกร่ง (เช่นปลอกสแตนเลส) สำหรับการใช้งานที่มีความเครียดเชิงกลสูง
4. ข้อบกพร่องในการผลิต
- สาเหตุ: หากเซ็นเซอร์ NTC มีข้อบกพร่องในการผลิตเช่นการเชื่อมที่ไม่ดีการห่อหุ้มที่ไม่เหมาะสมหรือวัสดุคุณภาพต่ำอาจไม่สามารถทนต่อสภาพการทำงานปกติได้
- ผลลัพธ์: เซ็นเซอร์อาจล้มเหลวก่อนกำหนดภายใต้การใช้งานปกติ
- อาการ: เซ็นเซอร์อาจแสดงความต้านทานการแตกหรือประสิทธิภาพที่ไม่สอดคล้องกัน
- การป้องกัน: เซ็นเซอร์ต้นทางจากผู้ผลิตที่มีชื่อเสียงพร้อมกระบวนการควบคุมคุณภาพอย่างเข้มงวด ตรวจสอบเซ็นเซอร์ก่อนการติดตั้ง
5. ความร้อนช็อต
- สาเหตุ: การเปลี่ยนแปลงของอุณหภูมิอย่างรวดเร็ว (การกระแทกด้วยความร้อน) สามารถทำให้เกิดความเครียดภายในในวัสดุของเซ็นเซอร์นำไปสู่การแตกร้าวหรือการปนเปื้อน
- ผลลัพธ์: เซ็นเซอร์อาจสูญเสียความแม่นยำหรือล้มเหลวอย่างสมบูรณ์
- อาการ: เซ็นเซอร์อาจแสดงการเปลี่ยนแปลงอย่างฉับพลันในความต้านทานหรือความเสียหายทางกายภาพ
- การป้องกัน: ใช้เซ็นเซอร์ที่ออกแบบมาสำหรับการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วและหลีกเลี่ยงการเปิดเผยให้เห็นถึงการไล่ระดับสีความร้อนที่รุนแรง
6. การสัมผัสทางเคมี
- สาเหตุ: การสัมผัสกับสารเคมีกัดกร่อน (เช่นกรด, ตัวทำละลาย) สามารถทำให้วัสดุของเซ็นเซอร์ลดลงโดยเฉพาะอย่างยิ่งหากไม่มีการห่อหุ้มที่เหมาะสม
- ผลลัพธ์: สิ่งนี้อาจทำให้เกิดการกัดกร่อนการสลายของวัสดุหรือการสูญเสียการสัมผัสทางไฟฟ้า
- อาการ: เซ็นเซอร์อาจแสดงการอ่านที่ไม่แน่นอนหรือความล้มเหลวอย่างสมบูรณ์
- การป้องกัน: ใช้เซ็นเซอร์ที่มีการห่อหุ้มด้วยสารเคมี (เช่น PTFE, สแตนเลส) สำหรับสภาพแวดล้อมทางเคมีที่รุนแรง
7. Electrical Overstress (EOS)
- สาเหตุ: การใช้ไฟฟ้ามากเกินไปเกิดขึ้นเมื่อเซ็นเซอร์สัมผัสกับแรงดันไฟฟ้าหรือระดับปัจจุบันเกินกว่าข้อกำหนดที่กำหนดไว้ซึ่งมักเกิดจากไฟกระชากหรือการออกแบบวงจรที่ไม่เหมาะสม
- ผลลัพธ์: สิ่งนี้อาจทำให้เกิดความเสียหายภายในวัสดุของเซ็นเซอร์ซึ่งนำไปสู่ความล้มเหลว
- อาการ: เซ็นเซอร์อาจแสดงความต้านทานที่สูงขึ้นพฤติกรรมเปิดวงจรหรือความเสียหายทางกายภาพ
- การป้องกัน: ใช้วงจรป้องกัน (เช่นฟิวส์, ตัวยับยั้งแรงดันไฟฟ้าชั่วคราว) เพื่อป้องกันการใช้ไฟฟ้า
ข้อมูลเชิงลึกทางเทคนิค: เซ็นเซอร์ NTC ทำงานอย่างไร
เซ็นเซอร์ NTC ทำจากวัสดุเซมิคอนดักเตอร์ (เช่นออกไซด์โลหะเช่นแมงกานีสนิกเกิลและโคบอลต์) ที่แสดงค่าสัมประสิทธิ์อุณหภูมิลบ เมื่ออุณหภูมิเพิ่มขึ้นจำนวนผู้ให้บริการประจุ (อิเล็กตรอนและหลุม) ในวัสดุจะเพิ่มขึ้นทำให้ความต้านทานลดลง ความสัมพันธ์นี้อธิบายโดยสมการ Steinhart-Hart:
1/t = a+b ·ใน (r)+c · (ใน (r)) 3
ที่ไหน:
- (T) = อุณหภูมิในเคลวิน
- (R)= ความต้านทานที่อุณหภูมิ t
- (A, B, C) = ค่าคงที่วัสดุเฉพาะ
ความสัมพันธ์แบบไม่เชิงเส้นนี้ช่วยให้เซ็นเซอร์ NTC สามารถวัดอุณหภูมิที่แม่นยำได้สูงในช่วงกว้าง
มาตรการป้องกันและแนวทางปฏิบัติที่ดีที่สุด
1. ใช้งานภายในข้อกำหนด: ใช้เซ็นเซอร์ภายในอุณหภูมิที่กำหนดกระแสไฟฟ้าและช่วงแรงดันไฟฟ้าเสมอ
2. เลือกการห่อหุ้มที่ถูกต้อง: เลือกเซ็นเซอร์ที่มีวัสดุห่อหุ้มที่เหมาะสม (เช่นอีพ็อกซี่สแตนเลส) สำหรับสภาพแวดล้อมของแอปพลิเคชันของคุณ
3. ใช้วงจรป้องกัน: ใช้ตัวต้านทาน จำกัด กระแสฟิวส์หรือตัวยับยั้งแรงดันไฟฟ้าชั่วคราวเพื่อป้องกันการใช้งานที่เกินกระแสและไฟฟ้า
4. จัดการด้วยความระมัดระวัง: หลีกเลี่ยงความเครียดเชิงกลในระหว่างการติดตั้งและการใช้งาน
5. การบำรุงรักษาปกติ: ตรวจสอบเซ็นเซอร์เป็นระยะเพื่อสัญญาณของความเสียหายหรือการย่อยสลาย
