คุณเคยสงสัยหรือไม่ว่าอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยดูแลการควบคุมอุณหภูมิที่แม่นยำได้อย่างไร? คำตอบอยู่ในองค์ประกอบขนาดเล็ก แต่ทรงพลัง: เทอร์มิสเตอร์ NTC (ค่าสัมประสิทธิ์อุณหภูมิลบ) เหล่านี้ ตัวต้านทานที่ไวต่ออุณหภูมิ มีความสำคัญในการใช้งานที่หลากหลายตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงระบบอุตสาหกรรม มาสำรวจหลักการทำงานแอปพลิเคชันและวิธีการเลือกที่เหมาะสมสำหรับความต้องการของคุณ

เทอร์มิสเตอร์ NTC ทำงานอย่างไร?

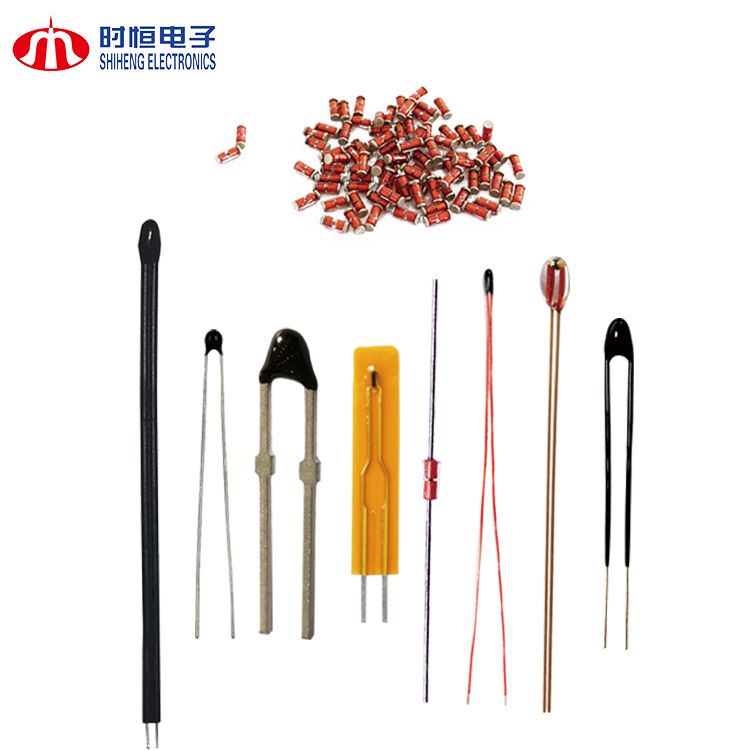

เทอร์มิสเตอร์ NTC ทำจากวัสดุเซมิคอนดักเตอร์เช่นแมงกานีสนิกเกิลโคบอลต์และออกไซด์ทองแดง ความต้านทานของพวกเขาลดลงเมื่ออุณหภูมิสูงขึ้น ปรากฏการณ์ที่เรียกว่าผลสัมประสิทธิ์อุณหภูมิลบ พฤติกรรมนี้สามารถอธิบายได้ด้วยสูตรต่อไปนี้:

rt = r25* eb* (1/t - 1/t25)

ที่ไหน:

• RT คือความต้านทานที่อุณหภูมิ T
• R25 คือความต้านทานที่อุณหภูมิอ้างอิง (โดยปกติ 25 ° C)
• B คือค่าคงที่วัสดุ (ดัชนีความร้อน)
• T และ T25 เป็นอุณหภูมิปัจจุบันและอุณหภูมิอ้างอิงในเคลวิน

สูตรนี้เน้นความสัมพันธ์แบบทวีคูณระหว่างความต้านทานและอุณหภูมิทำให้เทอร์มิสเตอร์ NTC มีความไวสูงต่อการเปลี่ยนแปลงอุณหภูมิเล็กน้อย

แอปพลิเคชั่นสำคัญของเทอร์มิสเตอร์ NTC

1. การวัดอุณหภูมิ: เทอร์มิสเตอร์ NTC มีการใช้กันอย่างแพร่หลายในอุปกรณ์เช่นเทอร์โมสตัทเซ็นเซอร์ยานยนต์และอุปกรณ์ทางการแพทย์เพื่อให้การอ่านอุณหภูมิที่แม่นยำ

2. การป้องกันความร้อนสูงเกินไป: ในแหล่งจ่ายไฟมอเตอร์และแบตเตอรี่เทอร์มิสเตอร์ NTC ตรวจจับความร้อนและกลไกป้องกันที่มากเกินไปเพื่อป้องกันความเสียหาย

3. การชดเชยอุณหภูมิ: ใช้ในวงจรเพื่อต่อต้านการดริฟท์ประสิทธิภาพที่เกิดจากอุณหภูมิเพื่อให้มั่นใจว่ามีความเสถียรในอุปกรณ์เช่นออสซิลเลเตอร์และแอมป์

4. ระบบยานยนต์: เทอร์มิสเตอร์ NTC ตรวจสอบอุณหภูมิเครื่องยนต์ระดับสารหล่อเย็นและระบบ HVAC เพิ่มประสิทธิภาพและความปลอดภัยของยานพาหนะ

5. อุปกรณ์การแพทย์: ในการใช้งานเช่นเครื่องวัดอุณหภูมิและเครื่องวิเคราะห์เลือดเทอร์มิสเตอร์ NTC ให้การควบคุมอุณหภูมิที่แม่นยำสำหรับการวินิจฉัยที่แม่นยำ

วิธีเลือกเทอร์มิสเตอร์ NTC ที่เหมาะสม

การเลือกเทอร์มิสเตอร์ NTC ที่เหมาะสมต้องพิจารณาอย่างรอบคอบเกี่ยวกับปัจจัยหลายประการ:

1. ช่วงอุณหภูมิ: ตรวจสอบให้แน่ใจว่าเทอร์มิสเตอร์สามารถทำงานได้ภายในขีด จำกัด อุณหภูมิที่ต้องการ

2. ค่า B: เลือกค่า B ที่ตรงกับข้อกำหนดด้านความไวของแอปพลิเคชันของคุณ ค่าทั่วไปรวมถึง 3000K, 3350K และ 3500K

3. ความต้านทานที่ 25 ° C: เลือกเทอร์มิสเตอร์ที่มีค่าความต้านทานที่เหมาะสำหรับการออกแบบวงจรของคุณ

4. การห่อหุ้ม: พิจารณาสภาพแวดล้อม (เช่นความชื้นสารเคมี) และเลือกประเภทการห่อหุ้มที่แข็งแกร่งเช่นอีพ็อกซี่หรือแก้ว

5. เวลาตอบสนอง: สำหรับแอปพลิเคชันที่ต้องการการตรวจจับอุณหภูมิอย่างรวดเร็วให้เลือกเทอร์มิสเตอร์ที่มีเวลาตอบสนองที่สั้นลง

6. ค่าใช้จ่ายและความพร้อมใช้งาน: ข้อกำหนดด้านประสิทธิภาพของสมดุลพร้อมข้อ จำกัด ด้านงบประมาณและให้แน่ใจว่าเทอร์มิสเตอร์พร้อมใช้งาน

การทดสอบประสิทธิภาพเทอร์มิสเตอร์ NTC

เพื่อให้แน่ใจว่าน่าเชื่อถือเทอร์มิสเตอร์ NTC ควรได้รับการทดสอบอย่างเข้มงวด:

•การวัดความต้านทาน: ตรวจสอบความต้านทานของเทอร์มิสเตอร์ที่อุณหภูมิห้องโดยใช้มัลติมิเตอร์

•การทดสอบการตอบสนองอุณหภูมิ: วัดความต้านทานที่อุณหภูมิต่าง ๆ เพื่อพล็อตเส้นโค้งความต้านทานอุณหภูมิ

•การทดสอบเสถียรภาพและอายุการใช้งาน: ประเมินประสิทธิภาพระยะยาวภายใต้รอบอุณหภูมิซ้ำ

•การทดสอบด้านสิ่งแวดล้อม: ประเมินประสิทธิภาพภายใต้เงื่อนไขเช่นความชื้นการสั่นสะเทือนและการสัมผัสทางเคมี

เทอร์มิสเตอร์ NTC เป็นส่วนประกอบที่ขาดไม่ได้ในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยนำเสนอการตรวจจับอุณหภูมิที่แม่นยำการป้องกันที่เชื่อถือได้และการควบคุมที่มีประสิทธิภาพ โดยการทำความเข้าใจหลักการการทำงานแอปพลิเคชันและเกณฑ์การคัดเลือกคุณสามารถเพิ่มประสิทธิภาพการใช้งานในการออกแบบของคุณ
